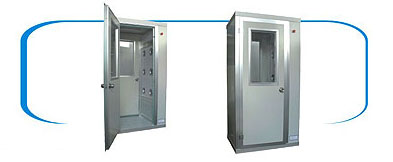

FLB-1A(1B)风淋室/AAS-700AS型风淋通道
风淋室与风淋通道是超净化工作厂房的重要配置设备,,专用于作业人员净化工作环境前的人身风淋,以清除人员表面的尘埃,同时也起到与外界的气闸作用,以防止未被净化的空气进入净化区域,能确保净化环境的洁净度,它是创造洁净空气环境的一种具有良好效果的专用设施。
一、工作原理
接通电源后(按下一个按钮通电,再按一下即断电),风淋室进入工作状态,工作人员开启前门即启动低噪音风机进行风淋状态,风淋室内空气经预过滤器压入静压箱,经过过滤器压出,通过二级过滤器装置使被净化后的空气从箱体两侧的喷口高速喷出,吹落物体表面上的尘埃,达到风淋除尘的目的,风淋时间经过数秒后(吹风时间可设定)则自动停止送风,工作人员可开启后门进入净化工作室。
二、结构特点
FLB-1A/FLB-1B型风淋室:
1、较小的外形尺寸,为有限的通道选用提供了更大的灵活性。
2、风淋时间可变调节(0~60秒)。
3、为了有效防止洁净区内外气流互不流动,只要外门打开,工作区即启动送风。
AAS-700AS型风淋通道:
1、较小的外形尺寸,为有限的通道选用提供了更大的灵活性。
2、可定制三门、左右式转角等功能的风淋室,为您的选择提供了更大的范围,适应不同的工作场所。
三、技术参数
参数 |
FLB-1A |
FLB-1B |
AAS-700AS |
过滤效率 |
≥99.97%@≥0.5μm(钠焰法) |
≥99.97%@≥0.5μm |
|
风淋时间 |
0~60s(可调) |
||
喷嘴数与口径 |
Φ30㎜ |
||
喷出风速 |
15~20m/s |
15~18m/s |
15~20m/s |
电源 |
AC单相220V/50Hz |
||
**大功率 |
1000W |
1000W |
— |
重量 |
250kg |
1200kg |
|
箱体 |
聚苯烯彩钢复合壁板 |
||
预过滤器规格及数量 |
700×580×10t×① |
850×580×10t×① |
|
高效过滤器规格及数量 |
600×600×50×① |
||
外形尺寸 |
1300×760×2050mm |
1050×760×2050mm |
1300×760×2050mm |
工作区尺寸 |
700×700×1900mm |
700×700×1900mm |
700×700×1900mm |
说明:本公司接受客户特殊规格要求的非标准型风淋室的定制。 |
四、结构与安装
1、本设备采用钢骨架板式结构,外表用彩钢板材料组成,为了便于运输及安装和检修,特采用装配式结构
2、该设备由顶罩、箱体、底盘、前后门、二级过滤器、风机及电气控制功能等组成,具有结构紧凑、坚固耐用,美观大方等优点。
3、新型喷风口有直径30mm,平装在左右二面的箱体上,两侧箱体内装有二套过滤器、风机组,并相应采取减震、消音等工艺,电控元件在右侧箱体上部的静压箱内。
4、安装时先把底盘放准位置,定放后将两侧箱体安装在底盘上,再装好顶罩及各项固定件,接上所有电气连接线,固定前后门框,门扇及装饰嵌条,各接点注入密封胶即成,并应擦净外表尘污。
5、本设备电源应接在净化工作室的电源上,使之能与净化室同时共用电源,使能同步使用。
五、维护及保养
使用一段时间后发现空气预过滤器表面发黑时容尘量增大,喷口风速减缓时,即可拆下预过滤器,用清水冲洗晒干后再装上使用。预过滤器一般能反复使用3~5次后应更换新滤料,在使用十八个月后应同时更换二级过滤装置,以确保净化效率及喷口的风速。
