洁净室的气流组织

洁净室的首要功用是: 1.防止尘土发作; 2.阻挠尘土进入;

3.把已有尘土一次有效地排出去。

洁净室的气流组织就是要对上述三项功用予以确保。 从气流组织上看,洁净室的气流组织可分为三大类: 一、乱流洁净室 包含:

过滤器(或过滤器机组)顶送;带涣散风口过滤器顶送;有些孔板顶送;有些阻尼层顶送;双层壁回风顶送;风口侧送;风口斜送;散流器顶送;涣散诱导风口顶送。

二、层流(平行流)洁净室

三、有些层流洁净室

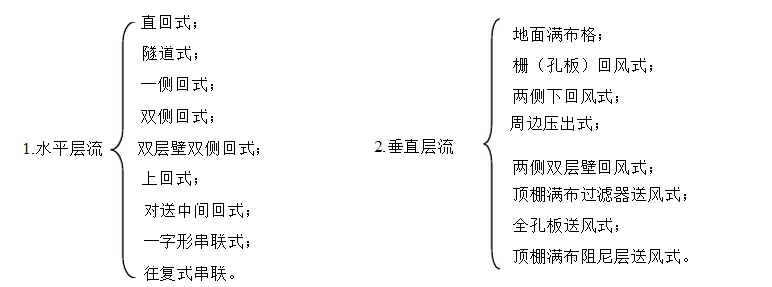

1.有些层流(笔直式,水平式) 2.乱流加洁净作业台式 3.乱流加有些层流式 4.作业台地道式 5.地道洁净室式 6.洁净管道式

一、乱流式气流组织特色

1.乱流式气流组织是依托气流的混合稀释作用,把室内尘粒逐步排出去,直**到达平衡。

2.因为气流为乱流,室内发作的尘粒可向任一点涣散,所以浓度散布能较快均匀,同时换气次数增大到一个边界时,室内含尘浓度不会再有明显下降,而能到达的空气洁净度等级有一个边界,大约在1000级以下。当发尘量很少时,也也许到达更高等级,但较难维持。

二、规划关键 1、坚持正压 ①加压空气量

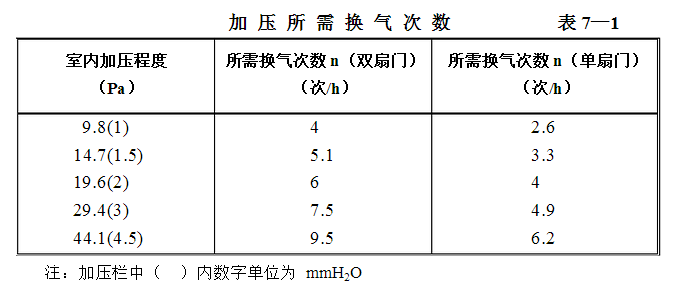

洁净室内加压空气量首要决定于渗漏风量,若以换气次数表明加压风量,可参阅表7—1,在概算时,换气次数取2-3次。

②加压操控

加压程度要考虑围护结构强度,开门是不是便利等因素,通常操控和邻室压差在5-20Pa(0.5-2 mmH2O)范围内。

2、有些发尘的操控

因为乱流洁净室内气流是乱流,尘粒能够涣散到室内任何地址。假如有些地址发尘,对发尘点不加以操控,就会影响全室。即便增加换气次数,作用也不会很明显,因而**佳的方法是从有些气流组织的处理上着眼,即对有些发尘设备加以围挡和有些排风。

假如是发作有毒有害气体的场合,除操控气流组织外,还应对排风进行处理,到达环保请求后再排出室外。

一、层流气流组织特色

层流气流是主方向气流,几乎没有横向之间的掺混和扰动,就全部洁净室而言,层流气流变成一个“活塞”,能够敏捷扫除室内的污染空气。因为是层流,所以,污染从发尘到排出,也大体是顺着气流方向进行的,较少被稀释,一旦有污染发作,在其劣势侧的污染也许性就比乱流气流大得多。

二、规划时应留意的疑问 1.防止过滤器漏尘

假如过滤器有漏尘发作,就使层流气流组织的长处打了扣头,所以应力求防止漏尘,对过滤器边框应采纳防漏尘方法,洁净室等级越高越要留意。

2.确保室内送风气流的均匀 ①进步室内送风过滤器的满布率 ②进步送风速度的均匀程度形成送风速度不均匀的因素有:过滤器阻力不均匀;静压箱内压力不均匀;向静压箱送风的管道内风速太大。

因为以上因素,形成送风速度和阻力的不均匀,相应区域内的风量就不一样,风速也不一样,然后破坏了气流的平行性,而且还会发作诱导景象。

为战胜上述送风速度不均匀景象可采纳以下方法: a、严厉选用高效过滤器,使每台阻力相差在±10Pa以内; b、过滤器下方设阻尼层,甚**设阻力不均匀的阻尼层; c、加大静压箱高度,通常期望大于800mm;

d、改会集风管给静压箱送风为涣散风管进风或两侧进风。 ③进步回风速度的均匀程度 形成回风速度不均匀的因素有: a、地上回风沟出口风速太大; b、回风隔栅阻力太小; c、会集回风; 3.消除诱导景象

诱导景象是指和层流活动方向不一样的气流,把室内发作的尘土或邻近污染区的尘土引导到优势侧的景象,然后有也许由层流气流将这些尘土带到劣势侧,附着于操作区外表。

发作诱导的因素及消除方法

①过滤器与墙壁之间的盲区,是发作诱导的一个因素,为了防止诱导景象,这一盲区宽度应操控在100mm摆布。

②在层流和乱流洁净室之间的隔墙和顶棚未彻底封死而留有空隙和通道,则因层流洁净室风速大,可发作从乱流洁净室向层流洁净室的诱导。

③在乱流洁净室有些和层流洁净室有些无距离时,如洁净地道,在界面邻近发作诱导,使该处气流失调,含尘浓度上升。

④相应的消除诱导的方法是设围挡壁,加缓冲层和空气幕。
