一种简易便携式超净工作台技术参考

技术(technology)*域

本实用新型涉及(指关联到,牵涉到)实验(experiment)设备*域,具体地说,涉及一种简易便携式超净工作(gōng zuò)台。
背景技术

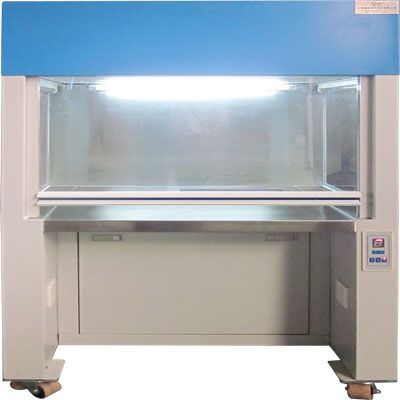

超净工作(gōng zuò)台是为了适用现代化工业、光电产业、生物制药以及科研实验等*域对局部工作区域洁净程度的需求而设计的。广泛的适用于医药卫生、生物制药、食品(food)、医学科学实验、光学电子、无菌实验室(laboratory)、无菌微生物检验等需要局部洁净无菌环境的科研和生产部门。
在实际的检测应用中,尤其是食品抽样检测过程中,经常需要到相关饭店、食品制作等场所抽取样品。为了保证采样过程中的无菌(fungus)操作,提高(检测的准确程度和可信度,在超净工作(gōng zuò)台内操作是非常有必要的。目前,传统的超净工作台体积大、质量重,携带不方便,因此提供一种简易便携式超净工作台是非常有必要的。
实用新型内容
本实用新型的目的是针对使用需求,提供一种简易便携式超净工作台,其体积小,质量轻,可折叠,组合安装、拆卸方便,便于携带,能够满足实验(experiment)室外环境使用。
为实现上述目的,本实用新型的技术方案是:
一种简易便携式超净工作台,其主体为可拆卸的操作隔离组合板,组合后可形成一个封闭的立方体空间。超净工作台外面的空气(Basin air)由小型离心风机压入直管式静压箱,直管式静压箱内的空气过滤网对进入的空气进行初次过滤后,通过连接部件进入高效(指效能高的)空气过滤器中进行二次过滤,从空气高效过滤器出风面吹出的洁净气流具有一定的和均匀的断面风速,自上而下形成垂直式净化气流,可以排除工作区原来的空气,将尘埃颗粒和生物颗粒带走,从而形成无菌的高洁净的工作环境。
进一步地,所述的超净工作台主体为可拆卸的操作隔离组合板,由组合安装接头
  I、组装接头Ⅱ和隔离板框架组成,可折叠,组装拆卸灵活。
进一步地,所述的可拆卸组装的小型离心风机位于超净工作台主体工作箱底部框架上。
进一步地,所述的直管式静压箱连接在小型离心风机的出风口端,内有空气过滤网。
进一步地,所述的空气高效过滤器通过连接部件与直管式静压箱相连接。
进一步地,所述的带有保护罩的紫外灭菌灯位于超净工作台主体工作箱顶面内侧。
本实用新型的有益效果:一种简易便携式超净工作台体积小,重量轻,组装和拆卸灵活方便,便于携带。超净工作台与生物安全柜(Biosafety Cabinet)不同。超净工作台只能保护在工作台内操作的试剂等不受污染,并不保护工作人员,而生物安全柜是负压系统,能有效保护工作人员。能够很好的应用于食品检测的采样现场,保证采样过程(guò chéng)中的无菌(fungus)操作,提高(了检测结果的准确度和可信度。
附图说明
为了更加清楚地说明本**实施例中的技术(technology)方案,下面将对实施例描述中所需要使用的附图做简单介绍(Introduce):
附图1是本实用新型一种简易便携式超净工作台的结构示意图;
附图中各部件的标识如下:1、可拆卸的操作隔离组合板;2、小型离心风机;3、直管式静压箱;4、连接部件;5、空气高效过滤器;6、空气出风面;7、带保护(bǎo hù )罩的紫外灭菌灯。
附图2是附图1中1可拆卸的操作隔离组合板框架和组合安装接头示意图。
1a隔离板框架;1b组装接头I;1c组装接头Ⅱ。净化工作台的原理:洁净环境是在特定的空间内,洁净空气(进滤空气)按设定的方向流动而形成的。以气流方向来分,现有的超净工作台可分为垂直式,由内向外式以及侧向式。
具体实施(Implementation)方式
下面结合实施例并参照附图对本实用新型作进一步描述(description)。净化工作台用途:广泛适用于医药卫生、生物制药、食品、医学科学实验、光学、电子、无菌室实验、无菌微生物检验、植物组培接种等需要局部洁净无菌工作环境的科研和生产部门。也可连接成装配生产线具有低噪声、可移动性等优点。
请参照附图1,图1是本实用新型一种简易便携式超净工作台的结构示意图。超净工作台的主体为可拆卸的操作隔离组合板1组成,可拆卸的隔离组合板质量轻,可折叠,由组合安装接头
  I、组装接头Ⅱ和隔离板框架组成,便于自由灵活的组装拆卸,组合后形成封闭的立方体空间。
工作时,先利用紫外灭菌灯7照射灭菌,使工作区域处于无菌(意思:没有活菌)状态,再在可拆卸式小型离心风机2的作用下,外面的空气进入直管式静压箱3进行初步过滤,通过(tōng guò)连接部件4进入空气高效过滤器5,去除尘埃颗粒和生物颗粒的洁净空气从空气出风面6匀速流出,形成了自上而下的垂直式净化气柱,从而达到操作区域的净化要求。
使用完毕后,按照组装顺序反向拆卸即可,简单灵活。

本实用新型一种简易便携式超净工作台主体为可拆卸的操作隔离组合板,由组合安装接头
  I、组合安装接头Ⅱ和隔离板框架组成,组装拆卸自由灵活,质量轻,可折叠,体积小,携带方便,能够很好的应用在食品检测取样现场。该简易便携式超净工作台可以创造一个封闭的洁净环境(environment),在食品检测现场取样的过程当中保证了采样过程的无菌操作,提高了检测数据的准确性和可靠性。在实际工作中取得了良好的效果。
