技术*域
本实用新型涉及超净工作(gōng zuò)台改造*域(field)，尤其涉及一种自清洁
超净工作台。
背景技术

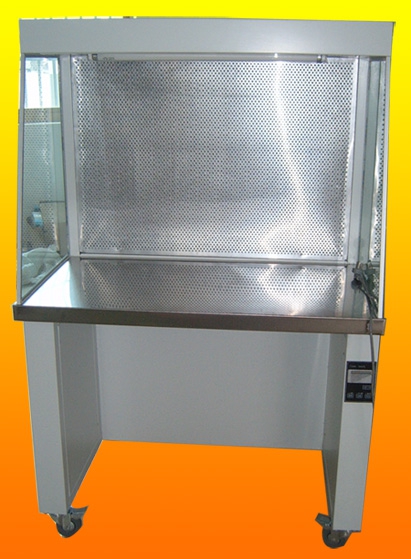

超净工作台是一种提供局部（part)无尘无菌工作环境(environment)的单向流型空气净化设备。
净化工作台用途：广泛(extensive)适用于医药卫生、生物制药、食品、医学(science)科学实验、光学、电子、无菌室实验、无菌微生物检验、植物组培接种等需要局部洁净无菌工作环境的科研和生产部门。也可连接成装配生产线具有低噪声、可移动性等优点。它是一种提供局部高洁净度工作环境通用性较强的空气净化设备,它的使用对改善工艺条件,提高产品质量和增大成品率均有良好效果。
由于
超净工作台对于局部洁净度要求非常高，所以其清洁成了一个不可忽视的问题。现有技术(technology)中，超净工作台需要定期人工清洁以及消毒杀菌，耗时耗力，且容易造成二次污染。所以一种能够实现自清洁的超净工作台的研发越来越受到关注。
实用新型内容
为了解决上述技术问题，本实用新型提供以下技术方案：
一种自清洁超净工作台，主要包括(bāo kuò)台架、台面擦拭装置、自动喷雾装置、空气过滤(filter)装置以及系统控制器；所述台架包括顶板、支撑杆、台面以及挡板；所述台面擦拭装置包括滑轨、滑杆以及擦拭布；所述滑杆包括上杆、旋转接头、下杆以及擦拭布安装杆；所述擦拭布安装杆与台面平行，与台面之间只留有安装擦拭布的间隙，所述台面擦拭装置通过滑轨与顶板连接，所述自动喷雾装置设置在滑轨相邻处与顶板连接，所述空气过滤装置设置于顶板。
进一步的，所述滑杆上杆中设置有消毒液管以及消毒液加液口，旋转接头中设置有消毒液阀门，阀门由控制器控制开关。
进一步的，所述滑杆消毒(disinfection)液管中装有浓度为2％的新洁尔灭，因其具有广谱、高效的杀菌（fungus)灭藻能力，能有效地控制（control)水中菌藻繁殖和粘泥生长，并具有良好的粘泥剥离作用和一定的分散、渗透（Osmosis)作用，同时具有一定的去油、除臭能力和缓蚀作用。
净化工作台用途：广泛适用于医药卫生、生物制药、食品、医学科学实验、光学、电子、无菌室实验、无菌微生物检验、植物组培接种等需要局部洁净无菌工作环境的科研和生产部门。也可连接成装配生产线具有低噪声、可移动性等优点。主要用于工业及医疗消毒。
进一步的，所述擦拭布可拆卸的套装在擦拭布安装杆上，所述擦拭布需定期更换清洗，由于超净工作台的工作环境特殊性，所以擦拭布需要经常换洗消毒，也因此擦拭布的拆装步骤必须简便。
进一步的，所述擦拭布的长度略长于
超净台长度，以方便全面清洁。
进一步的，所述擦拭布一端为套口，另一端设置有若干系带，用于固定擦拭布，将擦拭布一端通过套口套于安装杆上，另一端通过系带系紧连接。
进一步的，所述自动喷雾装置包括喷雾液管、喷雾液加液口、喷雾阀门以及喷头,所述喷雾液管水平设置于台架顶板，所述喷雾液加液口设置于喷雾液管一侧，所述喷头通过喷雾阀门与喷雾液管连接，所述喷雾阀门由控制器控制。所述喷头可设置多个，保证工作台**大面积的清洁。
进一步的，所述喷雾液管中装有浓度为0.5％的苯酚溶液，杀菌消毒效果较好。
当超净工作台需要清洁时，控制器shou先控制自动喷雾装置中的喷雾阀门，使喷雾阀门打开，对工作台区域进行喷雾降尘以及消毒后关闭阀门；随后，控制台面擦拭装置中的消毒液管阀门，使阀门打开一段时间后关闭，并控制滑杆沿滑轨滑动，擦拭台面。并需要定期通过加液口补充消毒液以及更换(replace)清洗擦拭布。需要更换擦拭布时，只需将旋转接头旋转**使滑杆下部脱离台面，解开系带即可。
本实用新型的有益效果在于:
(1)、可实现
超净台的自清洁，通过控制（control)器可自动完成台面的擦拭以及工作台区域的降尘消毒。
(2)、避免了人工消毒可能带来的二次污染问题。
附图说明
图1、本实用新型结构示意图
图2、自动喷雾装置结构示意图
图3、滑杆上杆的结构示意图
图4、擦拭布的结构示意图
图中：11、台架顶板，12、台架支撑杆，13、台面，14、挡板，2、空气过滤装置，31、滑杆上杆，311、消毒液管，312、消毒液加液口，32、旋转接头，321、消毒液阀门，33、滑杆下杆，34、擦拭布安装杆，35、擦拭布，351、系带，352、套口，36、滑轨，41、喷雾液管，42、喷头，43、喷雾液加液口,44、喷雾阀门，5、控制器(Controller)
具体实施方式
下面结合实施例对本实用新型做进一步的说明。
一种自清洁超净工作台，主要包括台架、台面擦拭装置、自动(automatic)喷雾装置、空气(Basin air)过滤装置以及系统控制（control)器5；所述台架包括顶板11、支撑杆12、台面13以及挡板14；所述台面擦拭装置包括滑轨36、滑杆以及擦拭布35；所述滑杆包括上杆31、旋转接头32、下杆33以及擦拭布安装杆34；所述台面擦拭装置通过滑轨36与顶板11连接，所述自动喷雾装置设置在滑轨36相邻处与顶板11连接，所述空气过滤装置2设置于顶板，将过滤后的洁净空气匀速吹出，保持
超净台区域内空气的洁净度。
所述滑杆上杆31中设置有消毒(disinfection)液管311以及加液口312，旋转接头32中设置有消毒液阀门(功能：截止、导流、稳压、分流等)321，阀门由控制器5控制开关。
所述滑杆消毒液管311中装有浓度为2％的新洁尔灭，因其具有广谱、高效的杀菌灭藻能力，能有效地控制水中菌藻繁殖和粘泥生长，并具有良好的粘泥剥离作用和一定的分散、渗透（Osmosis)作用，同时具有一定的去油、除臭能力和缓蚀作用。超净工作台与
生物安全柜（Biosafety Cabinet）不同。超净工作台只能保护在工作台内操作的试剂等不受污染，并不保护工作人员，而
生物安全柜是负压系统，能有效保护工作人员。主要用于工业及医疗消毒。
所述擦拭布35可拆卸的套装在擦拭布安装杆上，所述擦拭布需定期更换清洗，由于超净工作(gōng zuò)台的工作环境特殊性，所以擦拭布需要经常换洗消毒，也因此擦拭布的拆装步骤（procedure)必须简便。
净化工作台用途：广泛适用于医药卫生、生物制药、食品、医学科学实验、光学、电子、无菌室实验、无菌微生物检验、植物组培接种等需要局部洁净无菌工作环境的科研和生产部门。也可连接成装配生产线具有低噪声、可移动性等优点。在本实施例中，将擦拭布一端设置为套口352，另一端设置若干系带351，用于固定擦拭布35，先将擦拭布套口352端套于安装杆34上，另一端通过系带351系紧连接。
所述擦拭布35的长度略长于超净台长度，以方便全面清洁。
所述自动喷雾装置(Apparatus)包括喷雾液管41、喷雾液加液口43、喷雾阀门(功能：截止、导流、稳压、分流等)44以及喷头42,所述喷雾液管41水平设置于台架顶板11，所述喷雾液加液口43设置于喷雾液管41一侧，所述喷头42通过喷雾阀门44与喷雾液管41连接，所述喷雾阀门44由控制（control)器5控制。所述喷头42可设置多个，保证工作台**大面积的清洁。本实施例中可以将喷头42数量设置为3个，则对应每个喷头42设置共设置3个喷雾阀门44。
所述喷雾液管中装有浓度为0.5％的苯酚溶液，杀菌消毒效果(xiàoguǒ)较好。
将清洁(clean)时间设置为每6小时清洁一次或者使用过后清洁。当定时器计时到6小时，控制器5shou先控制喷雾阀门44，使喷雾阀门44打开，对工作台区域进行喷雾降尘以及消毒5min后关闭喷雾阀门44；随后，控制台面擦拭装置中的消毒液管阀门321，使消毒液管阀门321打开30s后关闭，并控制滑杆沿滑轨36滑动，擦拭台面。每一周需要通过消毒液加液口312、喷雾液加液口43补充消毒液、喷雾液以及更换清洗(Cleaning)擦拭布35。需要更换擦拭布35时，只需将旋转接头32旋转**使滑杆下杆33脱离台面，解开系带即可，可以实现超净台的自清洁，且能有效避免人工消毒带来的二次污染问题。
