超净工作台简介

简介超净工作台



提供额外的洁净室技术

层流洁净工作台是一个工作台或类似的外壳有其自身的过滤空气供应。在超净工作台被开发作为一种辅助洁净室技术(以防止污染工作的需要)。近年来,利用洁净工作台,层流柜或层流罩已经从研发,制造到其他领域,如航空航天,生物科学,医药生产和食品加工传播。

今天,层流超净工作台在各种整个医学研究实验室,医院,生产设施和其他的研究和生产环境的应用中。

超净工作台功能

在超净工作台,确保在替补席上的工作只承受HEPA过滤空气提供产品保护。

  • 在超净工作台建议与那些需要清洁,无颗粒的空气质量非危险品的工作。

  • 它不人员或到周围环境中提供保护。

  • 它不被设计为包含由过程产生的气溶胶; 用户暴露于这些气雾剂。

HEPA过滤器

在任何超净工作台一个通用组件是HEPA过滤器。HEPA过滤器(高效微粒空气)除去颗粒物,通常称为气雾剂,如微生物,从空气。HEPA过滤器不会删除蒸气或气体。(见右横截面。)

  • HEPA过滤器由形成为通过类似于造纸过程的平片硼硅酸盐​​微纤维。

  • 扁平过滤片打褶以增加总表面积。

  • 褶由铝挡板其中直接通过过滤器的气流分离。

根据其质量,一个HEPA空气过滤器可以捕获从9,997到的直径大于和小于0.3微米的每10,000颗粒9,999。对于大多数的工业用途中,99.97%的性能是可以接受的。药房和实验室应用中,需要一99.99%的过滤性能水平。为了满足由贝克公司建立的性能标准,在所有贝克产品中使用HEPA过滤器是无泄漏,并在额定在99.99%的水平。

层流

在超净工作台技术另一种常见的属性是层流。以下一般定义适用于层流的在本文献中的应用。

一般定义,层流是空气流在其中的空气在沿着平行流线的单向速度的限制区域移动时内的整个身体。

技术上定义,层流是流体流,其中空气流速是免费时,雷诺数小于2000发生的宏观波动(雷诺数惯性在管道或导管粘滞力之比。)

水平层流

在超净工作台或“风帽”,是有自己的HEPA过滤空气供应工作区。保护由捕捉室内空气,使空气通过HEPA过滤器,并且在朝向用户以恒定速度水平地引导所述经过滤的空气在整个工作表面上提供的。

  • 在一个水平层流洁净工作台(贝克EdgeGARD®),室内​​空气通过送风机/电动机吸入到机罩的基础上,通过一可清洗,可重复使用的预过滤器。

  • 引擎盖通过HEPA过滤器的空气推高后全会。

  • 过滤的空气在100 FPM朝向用户的等速横过工作表面水平地定向。(在作说明正确见图片)。

湍流创建反冲洗在层流罩

在传统的层流净化台,当手或材料(下面示出)被放置在罩内的颗粒可能污染工作区。由此产生的紊流产生反冲洗,让脏空气进入该区域。在层流净化台无颗粒的空气质量与气流体积和速度的精确控制来实现的。任何阻碍将对层流性能显著影响。障碍物包括处理或置于罩内或罩表面材料的工作。

  • 障碍物引起的气流中断允许微粒进入工作区或洁净室,大幅增加罩内的粒子计数。

  • 反冲洗是施加到未过滤室内空气的进入工作区的总称。

  • 当用户插入手或材料到工作区域反洗可以创建。

贝克高速回风槽,减少反冲洗

贝克EdgeGARD®超净工作台设计包括专利的高速回风插槽,最大限度地减少传统超净工作台建设共同创建反粒子污染。所有贝克超净工作台和层流柜采用专利的箱体设计,高速回风槽这被证明有效降低显著反冲洗的效果。

  • 高速插槽位于沿工作表面的前边缘和沿所述工作区的侧壁。

  • 空气被抽入这些槽在1000 FPM确保没有未经过滤的空气进入工作区。插槽从根本上通过引入工件或操作者的手到工作流创建反减少颗粒计数。

  • 槽在工作空间的所有前缘回收空气和再循环空气通过HEPA过滤器,以减少颗粒数。

  • 插槽通过减少污浊空气扩散进入过滤器进气延长滤芯使用寿命。

空气清洁度分级

在联邦标准209E号(最新修订Sept.11,1992)美国政府提供了三类空气洁净度的要求。分类是基于在一个位置洁净台在接近工作位置,这将产生的空气的颗粒数内采取粒子计数。需要注意的是政府反映分类时的性能板凳是很重要的“休息”,或免费的发动机罩内的材料或工作活动。

空气洁净级别,联邦标准209E号

100级

粒子数不得超过总每立方英尺的尺寸0.5微米,以及较大的100个粒子的。

10,000级

粒子数不得超过总每立方英尺万颗粒尺寸0.5微米的大,或每立方英尺的尺寸5.0微米和更大的65颗粒。

十万级

粒子数不得超过总每立方英尺100,000个颗粒尺寸0.5微米的大,或每立方英尺的尺寸5.0微米,以及较大的700颗粒。



贝克性能超过美国联邦最低标准

由贝克公司,贝克EdgeGARD®洁净工作台进行,采用专利高速回风槽试验,已被证明可以减少反冲洗。试验是在内外建立联邦标准号209E最低标准的条件下进行。

  • 在EdgeGARD®(型号EG3220)测试都发现了高速回风槽(正常)进行的,覆盖(模拟传统的层流净化工作台)。

  • 对比试验在三种模式与EdgeGARD®进行:

    • 空和运营(联邦最低标准)。

    • 与空气流(贝克标准)的一个常用的设备运行。

    • 操作而在工作区(贝克标准)正在执行的工作。

贝克EdgeGARD®超净工作台

随着高速回风槽覆盖,以模拟传统净化工作台

随着高速空气槽揭秘提供最大保护

操作,空(联邦最低标准)

100级限制内的粒子计数

100级限制内的粒子计数

工作时,与普通设备胡德(贝克标准)

粒子计数超过100级和1万级空气质量性能的极限

由于高速回风槽的表现100级限制内的粒子计数

操作时,工作正在执行在工作区(贝克标准)

粒子数超过100级空气质量性能极限

由于高速回风槽的表现100级限制内的粒子计数



测试总结

 贝克公司的测试表明,无论是100级,也不10,000级的联邦标准可以在传统的层流进行例行维护洁净工作台时,反冲洗效果是由工作区域内的任何物体的正常位置所致。

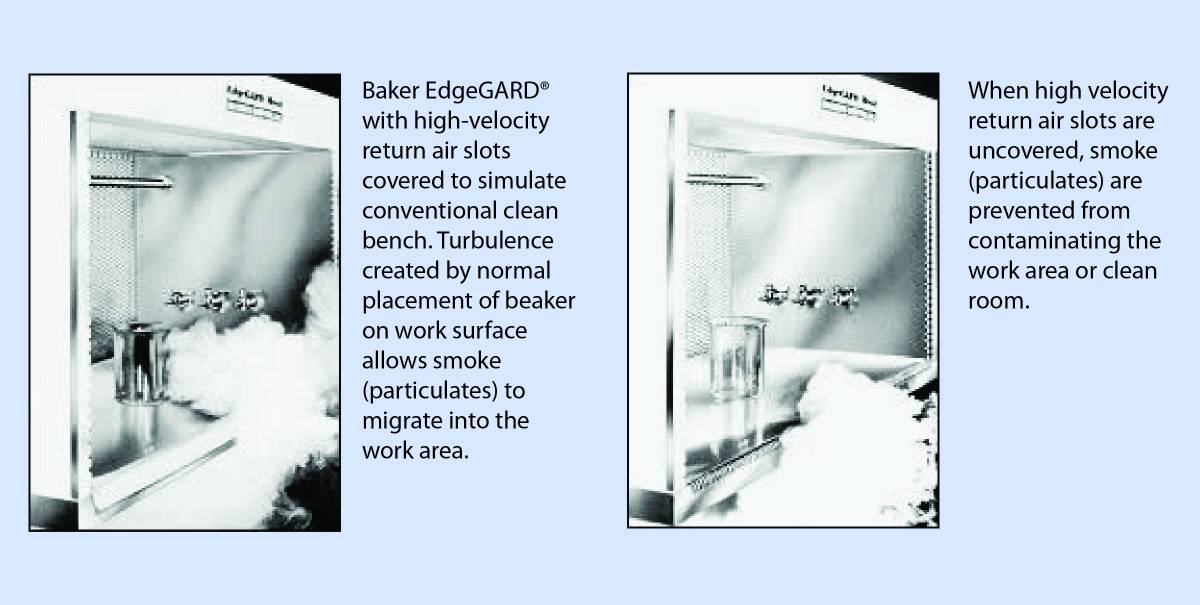

烟雾测试证明贝克洁净工作台独特的性能

由贝克公司的广泛测试的结果通过在发动机罩的前部进行了冒烟测试说明。

  • 当一个烧杯放置常规层流净化台的气流中(示出,EdgeGARD®与覆盖回风槽),所得到的气流中断产生烟雾的回流进入工作区。

  • 随着高速回风槽揭露,防止引入烟雾进入工作区。

  • 只有贝克提供最大程度的保护专利的高速回风槽。
